Projektvariablen anlegen

Dazu werden Vorlagen nach ÖNorm B 1801-1 oder DIN 276 zur Verfügung gestellt, die beim Anlegen der Variablenliste als Vorlage herangezogen werden.
Die Definition eigener Standards ist ebenfalls möglich.

Starten Sie das Menü Mengenermittlung

Sie erhalten die Liste der Projektvariablen

Falls diese Liste leer sein sollte, übertragen sie manuell den gewünschten Standard oder legen die Projektvariablen manuell nach Erfordernis an.

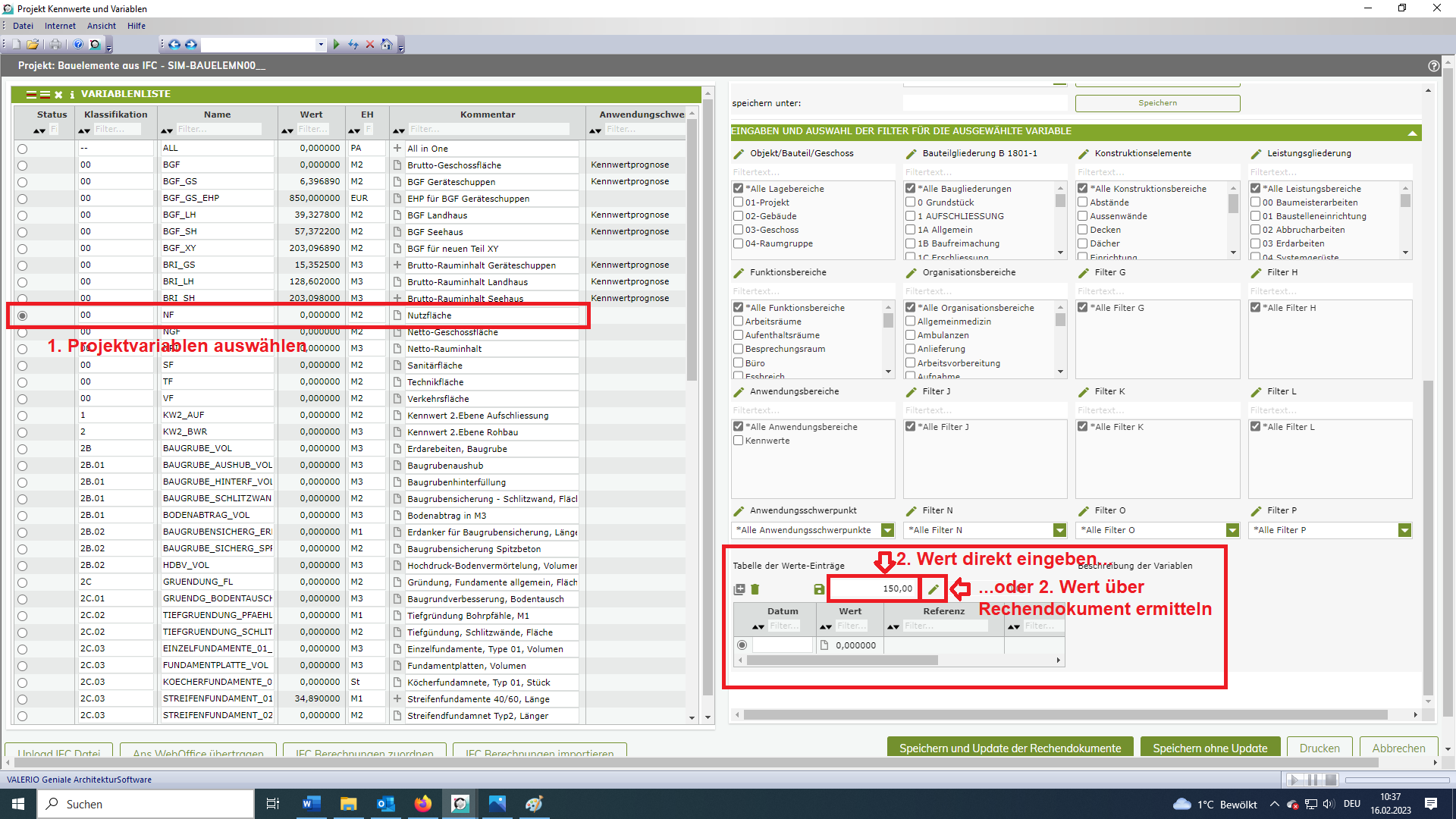

Folgend wird nun beschrieben, wie Sie den Projektvariablen Werte direkt zuweisen können - ohne IFC-Files! Wählen Sie auf der linken Seite die Projektvariabel aus, deren Wert Sie festlegen möchten. Auf der rechten Seite scrollen Sie bitte nach ganz unten. Erst ganz unten unterhalb der Filterkriterien finden Sie nun den Bereich, wo Sie die Werte eingeben können. Sie können einweder direkt eine Zahl in Feld eingeben oder Sie können ein Rechendokument für Ermittlung des Wertes anlegen.


Geben Sie bitte im Feld Datum in der Tabelle unterhalb in die unterste Zeile ein Gültigkeitsdatum an, ab wann dieser Wert gilt (nicht unbedingt das Datum des Eintrags).
Klicken Sie anschließend auf das Diskettensymbol links neben dem Wert um den Wert zu speichern.

Folgend wird beshrieben, wie Sie Werte aus IFC-Files auf Projektvariablen übertragen.
IFC Files können aus Valerio direkt in Weboffice übertragen werden.
Beim erstmaligen Übertragen eines IFC Files wird dabei das Projekt in Weboffice automatisch angelegt.
Verwenden Sie für das Anlegen des Projektes in Weboffice bitte unbedingt die Funktion aus Valerio, da hier der Zusammenhang der Daten sichergestellt werden kann.

Halten Sie dabei folgende Reihenfolge der Bearbeitungsschritte ein.

Wählen Sie ein IFC File aus und übertragen dieses.

Bitte berücksichtigen Sie, dass das Einlesen der IFC Files relativ lange dauern kann.
Für einen 20 MB File werden ca. 1 bis 2 Minuten benötigt, je nach Anzahl der enthaltenen Elemente und der für jedes Element zu übertragenden Attribute.

Warten Sie bitte unbedingt eine Rückmeldung nach dem Einlesen ab, idealerweise eine Bestätigung des fehlerfreien Einlesens.

Die obrige Beschreibung ist nur ein Kurzzusammenfassung. Ausführlicher Beschrieben wird der Import von IFC-Files im Kapitel IFC-Massenimport aus 3D-CAD IFC-Files!

Hinweis: Ändern Sie nicht den Namen einer bestehenden Projektvariabel! (Der Name wird nur in der Liste der Projektvariabeln geändert, nicht aber in Rechendokumenten, wo diese Projektvariabel verwendet wird. Dadurch werden die betroffenen Rechendokumente korrupiert und führen zu Fehlermeldungen)

In der rechten Bildschirmhälfte werden Projektvariablen bearbeitet und in die Massenansätzen übertragen.

Die nächsten Schritte zur Bearbeitung der Projektvariablen mit IFC-Werten entnehmen Sie bitte dem Web-Manual für Weboffice.

IFC-Files in WEBOFFICE

Projektvariablen können in Rechendokumenten an beliebiger Stelle in Valerio verwenden werden, in dem Sie den Name der Projektvariabel in einem Rechenansatz in einer runden Klammer schreiben.




Der etwas sichere Weg (auch um Tippfehler zu vermeiden) ist das Einfügen von Projektvariablen über das entsprechende Symbol in der Menüleiste bzw. über das Menü unter Platzhalter → Projektvariablen.

Dadurch öffnet sich ein Fenster zur Auswahl der Projektvariablen, in dem Sie auch mit Suchbegriffen bzw. Filterkriterien nach der gewünschten Projektvariable suchen können.

Eingefügt im Rechendokument scheinen dann auch die Variablen Klassifikation und der Kommentar vor der Projektvariabel auf.


Nach erfolgtem Einfügen der Projektvariabel in das Rechendokument, drücken Sie bitte nach dem „=“ die Entertaste. Erst dadurch wird die Rechnung und die Verwendung der Projektvariabel tatsächlich gewährleistet.

Besonders bei komplexeren Projekten können eine Vielzahl von Projektvariablen Anwendung finden. Um hier nicht die Übersicht zu verlieren, bietet Valerio neben einer Suchfunktion auch Filterkriterien an. Standardmäsig sind bereits einige Filterkriterien vordefiniert.

Sie können ihren Projektvariabeln durch Auswählen der Variabel auf der linken Seite und Anklicken eines oder mehreren Filterkriteriums (im rechten mittleren Bereich des Fenster unter „Eingaben und Auswahl der Filter für die ausgewählte Variable“) diese entsprechend zuweisen. Später lassen sich dann (nur) jene Projektvariabeln filtern, denen auch entsprechende Filterkriterien zugewiesen wurden.


Die Filterkriterien lassen sich alle auch individuell für das jeweilige Projekte anpassen und bearbeiten. Klicken Sie dazu auf das Bleistiftsymbol neben der Überschrift des jeweiligen Filters.


Es öffnet sich ein Fenster, in dem nun einzelne Filterkriterien neu hinzugefügt, abgeändert oder gelöscht werden können.

Um die Projektvariabeln nach Suchbegriffen einzugrenzen, geben Sie in das Suchfeld den ensprechenden Begriff ein und klicken Sie auf das Lupensymbol daneben. Nun wird Links die Liste der Variabeln auf jene, eingeschränkt, bei denen der Suchbegriff vorkommt.

Um einen oder mehrere Filter anzuwenden, setzen Sie den betreffenden Filter auf „aktiv“, nehmen Sie das Häkchen bei „*Alle xxx…“ heraus und setzen Sie ein Häkchen beim gewünschten Filterkriterium. Anschließend klicken Sie auf das Lupensymbol neben der Suchbegriffeingabe. Nun wird die Liste links eingeschränkt auf jene Variabeln, die das Filterkriterium aufweisen.


Filtereinstellungen, die öfter benötigt werden, können auch abgespeichert und somit später jederzeit wieder aufgerufen werden.
